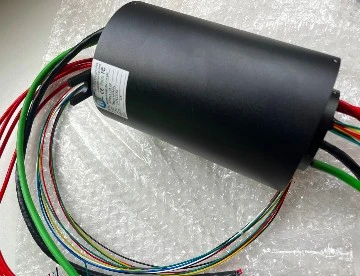

This multi-channels slip ring For Armored Vehicle is designed for defense applications such as armored vehicles, tanks, and military transports. Featuring a 38mm ID and 99mm OD, it can be easily integrated into onboard detection systems and micro cameras. With 40 independent circuits and a 40A current capacity, it simultaneously transmits multiple signals, including Gigabit Ethernet, ISDN, RS -485/232, și HD-SDI Video . IP 65- construcție de șocuri și protejare EMI asigură funcționarea fiabilă în vibrație, umiditate și interferență electromagnetică .

Caracteristici

Anti-impact

Inelul de alunecare cu mai multe canale pentru vehiculul blindat adoptă o structură de instalare a suspensiei . setează un amortizor de arc și un tampon de cauciuc la partea de conectare . Acest lucru ajută la absorbția și dispersarea energiei vibrațiilor de la conducerea pe terenuri și condiții complexe .}

Structura de sigilare

Inelul de alunecare deține o structură de etanșare în mai multe etape, formată dintr-un inel de etanșare a cauciucului, o structură de etanșare labirint și un acoperire de protecție . ajunge la un nivel de protecție IP65, rezistent la eroziune prin praf, noroi, apă, substanțe chimice, etc. .

Transmisie stabilă

În timpul luptei și funcționării vehiculului blindat, inelul de alunecare transmite continuu putere și semnale . Inelul său conductiv este realizat din material de aliaj de cupru de înaltă puritate sau din aliaj de copper argintiu, cu o conductivitate mai mare de 50ms/m și o rată de eroare a bitului de transmisie a semnalului mai mică de 10⁸ .} și o rată

Purtați rezistent

Peria sa de grafit metalic și inelul conductiv sunt întărite prin electroplarea cu aliaj crom sau nichel-cobalt . duritatea lor este dovedită a fi mai mult decât Shore D70, cu mai puțin înmuiere și uzură sub operație pe termen lung .,

Opțiuni personalizate

4 linii pentru 40a
Un semnal Ethernet Cat6e 1000m
un semnal ISDN
10 linii de semnal pentru rezervă

Acest model este personalizat din elementele de mai jos

Acest inel de alunecare a modelului este personalizat în cea mai mare parte pentru a fi personalizat de 40A de mare putere compatibilă cu 1000m Ethernet, ISDN și un alt semnal

Acoperă: 4 linii pentru 40A

Un semnal Ethernet Cat6e 1000m

Un semnal ISDN

10 linii de semnal pentru rezervă

Și îndeplinește mai jos standardele

Alunecarea trebuie să fie funcțională la -32 º C temperaturi ambientale conform "Mil-std -810 g Metoda 502 . 5".

Alunecarea trebuie să fie funcțională la +55 º C temperaturi ambientale conform "Mil-std -810 g Metoda 501 . 5".

Alunecarea trebuie să fie stocată la -40 º C temperaturi ambientale conform "Mil-std -810 g Metoda 502 . 5".

Alunecarea trebuie să fie stocată la +71 º C temperaturi ambientale conform "Mil-std -810 g Metoda 501 . 5".

Alunecarea trebuie să fie stocată și transportată între 0 - 95 % mediu de umiditate relativă conform "MIL-STD -810 G Metoda 507 . 5".

Alunecarea se operează la vibrație conform "MIL-STD -810 G Metoda 514 . 5, procedura I, categoria 4".

Alunecarea se operează la șoc funcțional conform „MIL-STD -810 G Metoda 516 . 5, procedura I”.

Alunecarea se operează conform MIL-STD -461 f .

Alunecarea se operează conform MIL-STD -1275 d .

Alunecarea se operează cel puțin IP 65.

Desen

Parametri

Mecanic:

Viteza de lucru	1000rpm
Temperatura de funcționare	-40 grad ~ +100 grad
Material de contact	Metal prețios
Grad IP	IP 65

Electric:

Circuit	40 de fire
Actual	40 A
Semnal	Canalul 2a este compatibil cu semnalele
Voltaj	Mai puțin sau egal cu 380V, 600V opțional
Rezistență dielectrică	Mai mare sau egal cu 1000V@50Hz între fiecare circuit
Rezistență la izolare	1000MΩ@ 500VDC
Zgomot electric	Mai puțin sau egal cu 7mΩ
Dimensiunea firului de plumb	22AWG/ 10AWG, UL, TEFLON COLOR, SILVER sau TIN PLATAT
Lungimea firului de plumb	300mm

Aplicație

Inelul de alunecare cu mai multe canale pentru vehiculul blindat este aplicat în principal în aceste câmpuri:

Aerospațial și apărare

Cercetare științifică

Sisteme de comunicare

Marine și offshore

Automatizare industrială și robotică

Utilaje grele

Întrebări frecvente

Î: Care sunt diferitele tipuri de inele de alunecare utilizate în APC -uri?

R: Diferitele tipuri de inele de alunecare folosite în APC-uri includ inele de alunecare a capsulei, inele de alunecare prin gardă și inele de alunecare a clătitării . Selecția depinde de diverși factori precum aplicația, spațiul disponibil și capacitatea de transmisie a puterii .}}

Î: Ce factori trebuie luați în considerare în timp ce selectați inele de alunecare pentru APC -uri?

R: Factorii de selecție includ compatibilitatea cu tehnologiile moderne de comunicare a datelor, capacitățile de etanșare a mediului, ecranarea interferențelor electromagnetice, opțiunile de articulație rotativă hidraulică, contactele cu aur-auriu, respectarea cerințelor de șoc și vibrații militare, incluziunea canalului coaxului de înaltă frecvență, capacități de mare putere și mai multe .}}}}}}}}}

Î: Ce beneficii oferă inelele de alunecare pentru APC -uri?

R: Inelele de alunecare oferă numeroase beneficii, inclusiv o putere neîntreruptă și transmisia semnalului, permițând 360- rotație de grad, compactitate și personalizabilitate, performanță robustă și fiabilă, facilitând comunicații avansate de date, întreținere scăzută, viață operațională lungă și capacitatea de a se integra cu alte componente .}} și capacitatea de a se integra cu alte componente .}} și capacitatea de a se integra cu alte componente .}} și capacitatea
